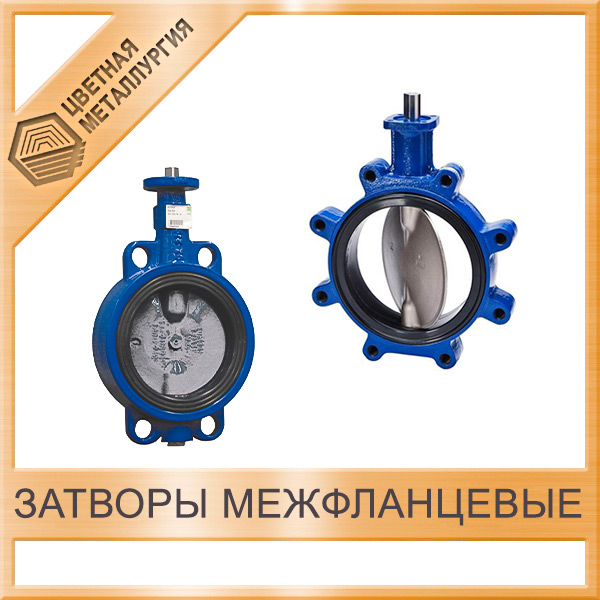

Затвор межфланцевый Ду 65 1,6 МПа EPDM чугун / чугун

Затворы межфланцевые: конструкция, материалы и приводы

В данном разделе представлена продуктовая линейка межфланцевых затворов, разработанная для магистральных и технологических трубопроводов промышленного назначения. Это запорно-регулирующая арматура, которая нашла применение в системах водоснабжения, нефте- и газотранспорте, энергетике, целлюлозно-бумажной промышленности и вентиляционных системах. В отличие от задвижек, затворы обеспечивают быстрое перекрытие потока (поворот диска на 90 градусов) и обладают меньшей металлоемкостью, что критически важно при строительстве протяженных сетей и модернизации существующих узлов.

Конструктивные особенности и принцип работы затворов межфланцевых Ду 65 1,6 МПа EPDM чугун / чугун

Основой изделия является корпус, выполненный методом литья или штамповки, и запорный диск, жестко закрепленный на штоке. При повороте штока диск входит в контакт с эластичным или металлическим седлом, обеспечивая герметичное отсечение потока. Межфланцевая конструкция подразумевает установку арматуры между ответными фланцами трубопровода с использованием шпилек или болтов, что исключает необходимость в приварных патрубках и сокращает монтажные габариты до 40% по сравнению с фланцевыми аналогами.

В ассортименте представлены два основных типа:

• Клиновой затвор — жесткая конструкция с клиновидным диском, обеспечивающая плотное прилегание к уплотнительным кольцам за счет эффекта расклинивания. Рекомендуется для сред с высокой температурой и давлением до 2,5 МПа.
• Дисковый поворотный затвор («баттерфляй») — более распространенный тип, где диск смещен относительно центра корпуса. Такое решение снижает гидравлическое сопротивление и износ уплотнений, идеально подходит для больших диаметров (до 1200 мм) и сред с абразивными частицами.

Материалы изготовления: от углеродистой стали до спецсплавов

Выбор материала корпуса и уплотнительных элементов напрямую влияет на срок службы и допустимые условия эксплуатации. Мы предлагаем затворы из следующих категорий:

1. Корпус из углеродистой стали (Ст20, 09Г2С, 20ГЛ) — базовая опция для воды, пара и нейтральных нефтепродуктов при температуре от -40°C до +150°C. Отличается высокой свариваемостью и доступной ценой, но требует антикоррозионного покрытия для работы в агрессивных средах.
2. Корпус из нержавеющей стали (12Х18Н10Т, AISI 304, AISI 316) — аустенитные и ферритные марки, обеспечивающие устойчивость к коррозии, кислотному и солевому воздействию. Оптимальный выбор для пищевой промышленности, химических реакторов и морского водооборота.
3. Легированные и жаропрочные сплавы — для сред с температурой до +650°C и давлением до 6,4 МПа (сероводород, раскаленные газы, технологические растворы высокого давления).

Особое внимание уделяется уплотнению седла. Эластомеры (EPDM, NBR, PTFE) обеспечивают класс герметичности «А» (нулевая утечка) для воды и слабоагрессивных жидкостей. Металлические уплотнения (типа «металл-металл») предназначены для паров и высокотемпературных газов, где резина теряет эластичность.

Типы приводов и управление

Затворы могут комплектоваться различными исполнительными механизмами в зависимости от частоты использования и требуемого усилия:

• Ручной привод (рукоятка-рычаг или редуктор) — для трубопроводов малого и среднего диаметра (до Ду 300) при редком переключении. Экономичное решение для вентилей и дренажных линий.
• Пневматический привод — мембранный или поршневой. Обеспечивает быстродействие (время закрытия до 1-2 сек) и безопасность во взрывоопасных зонах. Возможно исполнение «нормально-открытый» (NO) или «нормально-закрытый» (NC) для систем аварийного сброса давления.
• Электрический привод — с интегрированным блоком управления и обратной связью по положению. Незаменим для диспетчеризации и автоматизированных систем класса АСУ ТП. Поддерживают интерфейсы 4-20 мА, Modbus и Profibus.
• Гидропривод — применяется для уникальных проектов с высокими крутящими моментами и необходимостью плавного регулирования расхода.

Эксплуатационные преимущества затворов межфланцевых Ду 65 1,6 МПа EPDM чугун / чугун

Компактность межфланцевого исполнения позволяет монтировать арматуру в стесненных условиях эстакад и колодцев без дополнительных опор. Отсутствие выступающих фланцев уменьшает вибрационную нагрузку на трубопровод. Герметичность затвора в закрытом положении достигает класса «А» по ГОСТ 9544-2015, что гарантирует нулевой пропуск среды при перепаде давлений.

Среди ключевых технических характеристик следует выделить:

Рекомендации по подбору и монтажу

При выборе затвора критически важно сопоставить не только диаметр и давление, но и химический состав рабочей среды. Для воды с высоким содержанием хлоридов необходима нержавейка AISI 316L с молибденом. Для абразивных суспензий (пульпа, цементный раствор) применяются диски с наплавкой твердосплавным слоем (стеллит, сормайт) — это увеличивает ресурс в 3-5 раз.

Монтаж производится строго между фланцами с центровкой по оси трубопровода. Рекомендуемый момент затяжки шпилек регламентируется диаметром и классом прочности крепежа. После установки обязательна опрессовка пробным давлением. Не допускается использование затвора в качестве регулирующего в диапазоне открытия 5-15° (износ кромки диска возрастает лавинообразно).

Если вы хотите узнать стоимость или оформить заказ на затворы межфланцевые Ду в ПКФ Цветная Металлургия, мы готовы помочь вам с расчетом и предоставлением всей необходимой информации и документации: от сертификата качества до инструкции по эксплуатации.

Гарантируем своим клиентам бесчисленный диапазон возможностей при выборе товаров и услуг, минимальные сроки поставки, наилучшие ценовое предложение.

Ключевое преимущество нашего предприятия – возможность полной комплектации объектов любого масштаба: от небольшого проекта до жилого микрорайона, фабрики, НПЗ, Нефтебазы и т.д

Чтобы быстро получить счет на оплату, отправьте заявку на наш email zakaz@cvet-met.com, свяжитесь с менеджером отдела продаж по телефону в Екатеринбурге +7 (343) 318-04-14 или запросите обратный звонок. Также вы можете отсканировать QR-код с контактами.
