Наша компания предлагает купить стальные резервуары горизонтального типа РГС объемом до 100 м³ напрямую от производителя. Организуем доставку оборудования в любую точку на карте России. На каждую единицу оборудования предоставляем сертификаты качества, всю необходимую техническую и финансовую документацию. Способы доставки - нашим автотранспортом, компаниями-грузоперевозчиками, самовывозом с бесплатной погрузкой в транспорт заказчика. Чтобы сделать заявку или узнать более подробно об условиях оплаты и доставки, свяжитесь с нашим консультантом.

Назначение, конструкция и технические характеристики резервуаров горизонтальных

Стальные резервуары с горизонтальным ориентированием предназначены для оснащения предприятий, занятых в добыче, переработке и хранении нефти и нефтепродуктов. РГС востребованы в качестве хранилищ технической воды и пожарного запаса. Сварные цельнометаллические емкости проектируются в соответствии с ГОСТ 17032 и ГОСТ Р 34347

Конструктивно РГС представляет собой цилиндрическую емкость, рабочий продукт в которой хранится под давлением до 0,08 МПа. Максимальная плотность хранимого продукта не превышает 1300 кг/м³. Емкости изготавливаются с одинарной или двойной стенкой, с одной или несколькими изолированными камерами.

Конструкция резервуара РГС, РГСн, РГСп состоит из следующих элементов:

Корпус и днища. Цилиндрическая обечайка изготавливается из листовой стали толщиной от 4,0 до 12,0 мм. Торцы проектируются плоскими или конической формы.
Элементы жесткости. За сохранение формы конструкции в процессе эксплуатации отвечают кольца, усиленные треугольными диафрагмами из стального уголка и расположенные внутри корпуса через равные промежутки.
Опоры. Опоры или ложементы обеспечивают устойчивость оборудования как при установке в помещениях, так и на открытых площадках.
Вспомогательные элементы. Резервуары комплектуются лестницами, люками с крышками, патрубками и штуцерами для присоединения к технологическим линиям и монтажа КИПиА. Для защиты уплотнительных поверхностей в процессе транспортировки и монтажа, монтажные отверстия, патрубки, фланцевые соединения, узлы и постановочные блоки перед отправкой на реализацию заглушаются пробками.
Контрольно-измерительная аппаратура. Чтобы обеспечить безопасную и бесперебойную работу оборудования, РГС снабжаются огнепреградителями, дыхательной арматурой, уровнемерами, пробоотборниками, датчиками температуры и давления.

Основные характеристики горизонтального резервуара РГС

Характеристики	Значения
Характеристики	РГС3	РГС5	РГС10	РГС25	РГС50	РГС75	РГС100
Хранимая среда	слабоагрессивные и химически нейтральные продукты плотностью до 1,3 т/м³
Диапазон t хранимого продукта	от -60°С до +85°С
Взрыво- и пожароопасность рабочей среды	I-IV класс по ГОСТ 12.1.007
Способ установки	наземный, подземный
Допуст.рабочее давление в корпусе	не более 0,07МПа
Температ.режим эксплуатации	от-40°C до +90°C
Тип торцов	плоской или конической формы
Расчетный срок службы	12 лет
Габариты и масса
Диаметр корпуса, мм	1470	1670	2270	2770	2840	3140	3170
Длина конструкции, мм	2570	2755	3375	4970	10170	10180	14450
Высота установки, мм	2875	2875	3675	4370	5150	4690	4515
Расст.между опорными элементами, мм	1970	2470	2770	4170	4570	4570	5170
Длина цилиндрич.части, мм	1970	2570	2870	4270	9100	9170	13570
Толщина корпуса, мм	от 4,0 до 6,0	от 4,0 до 8,0				от 6,0 до 12,0
Высота при транспортировке, мм	1985	2075	2675	3470	3480	3670	3670
Масса, кг	1470	1570	2570	4570	6480	7980	10360

Габаритные размеры и вес конструкции приведены для справки. Под заказ возможно изготовление РГС с промежуточным объемом или по индивидуальному проекту.

Модификации стальных резервуаров цилиндрических горизонтальных

На базе проекта наземного одностенного горизонтального резервуара проектируются следующие виды РГС:

Двустенные, двухстенные резервуары стальные

Стальная сварная емкость имеет внешнюю стенку, которая обеспечивает защиту корпуса от внешних воздействий - коррозии и механических повреждений. Изоляционное пространство между внешней оболочкой и корпусом заполняется нейтральным газом или демпфирующей жидкостью. Минимальная толщина защитной оболочки 6,0 мм. Монтаж люков и патрубков осуществляется после окончания всех сварочных работ. Для заполнения межстенного пространства и слива жидкости предусмотрена система закрытого типа.

Конструкции двустенного типа обеспечивают высокую экобезопасность процессов хранения ГСМ и других химически активных сред. Полость, заполненная азотом или тосолом, выполняет роль барьера безопасности при возникновении утечек и аварийных ситуаций.

Многокамерные емкости и резервуары

Для хранения в одном резервуаре двух и более жидкостей с разным химическим составом, но одинаковым температурным режимом хранения, проектируются многокамерные резервуары. Внутреннее пространство РГС делится на изолированные камеры с помощью перегородок с двойной стенкой. Каждая камера оснащается люком и комплектом штуцеров для монтажа дыхательной арматуры, пробоотборников, датчиков и другого навесного оборудования, а также для заполнения и слива рабочей среды из каждой камеры.

Резервуар РГС с системой подогрева наземного и подземного размещения

Сварные сосуды, предназначенные для хранения вязких продуктов в условиях низких температур, комплектуются системами подогрева:

Внутренний нагрев. Система обогрева имеет вид трубчатого змеевика, внутри которого циркулирует нагретый пар, вод или масло.
Внешний нагрев. Поддерживать заданный температурный режим внутри корпуса позволяет монтаж саморегулирующегося греющего кабеля. Эл.кабель монтируется в нижней части резервуара. Шаг укладки нагревательных секций рассчитывается исходя из габаритов и объема РГС.

Еще один вариант наружного обогрева - теплообменная рубашка толщиной до 100 мм с проточно-циркулирующим теплоносителем.

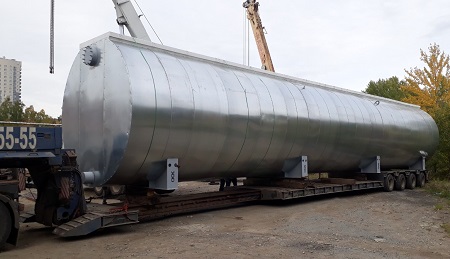

Резервуар РГС с теплоизоляцией ППУ или мин-вата

По желанию заказчика горизонтальные емкости изготавливаются с теплоизоляционным слоем. В качестве изоляционного материала используются плиты из базальтовой ваты, вспененный эластомер каучука, вспененный полиуретан. Для защиты изоляционного слоя от механической деформации и климатических факторов, после монтажа теплоизоляции поверх корпуса делают оболочку из листовой оцинкованной стали.

Подземные резервуары РГСп

По месту установки резервуары делятся на наземные и подземные. Наземные емкости (РГСн) устанавливаются на подготовленные площадки с бетонным основанием. Для установки в проектное положение РГСп подготавливают котлован, на дно которого насыпают песчаную подушку или заливают железобетонную плиту. Выбор основания для РГСп определяется по результатам инженерных изысканий с учетом плотности и состава грунта, уровня грунтовых вод. После засыпки резервуара, люк и выходные отверстия патрубков остаются выше нулевого уровня, обеспечивая доступ к оборудованию.

Контроль качества резервуаров РГС и методы испытания

Многоэтапный контроль качества позволяет обеспечивать наших заказчиков оборудованием, параметры и технические характеристики которого соответствуют требованиям госстандартов:

Входной контроль. Предупредительный контроль проводится при приемке заготовок и материалов для производства РГС.
Текущий контроль. Специалистами отдела технического контроля проверяется соответствие технологических операций плану производства работ.
Выходной контроль. Каждый резервуар проходит ряд испытаний с применением методов неразрушающего контроля. Проверяется комплектность поставки. исправность и работоспособность всех узлов.

В первую очередь оценивается качество сварных соединений путем визуального осмотра с помощью увеличительных приборов, шаблонов и мерительного инструмента. Выявление внутренних дефектов металла проводится с помощью порошковой дефектоскопии, радиационного, магнитографического и ультразвукового контроля. Герметичность сварных резервуаров определяется по результатам пневматических и/или гидравлических испытаний.

Купить резервуары стальные у нас можно в короткие сроки

Резервуар горизонтальный стальной РГС в Екатеринбурге

С нами можно заключить договор на изготовление горизонтальных емкостей для хранения воды и продуктов переработки нефти с доставкой и установкой в проектное положение.

Чтобы сделать заявку, воспользуйтесь одним из следующих способов:

позвоните по указанному телефону;
напишите на электронную почту или оформите заказ через интернет.

Наш специалист перезвонит вам в самое ближайшее время, задаст ряд уточняющих вопросов, рассчитает и озвучит стоимость проекта, расскажет о скидках и выгодных предложениях.

Купить резервуар горизонтальный стальной РГС со склада в Екатеринбурге или рассчитать стоимость поставки от ПКФ Цветная металлургия.

Для государственных и оборонных предприятий предлагаем сотрудничество по ФЗ-44, ФЗ-275 и ФЗ-223. Отсрочка платежа до 60 дней!

Остались вопросы? Звоните в отдел сбыта +7 (343) 318-04-14 , оставляйте запрос на почтовый адрес zakaz@cvet-met.com или воспользуйтесь формой обратной связи у нас на сайте.
