Резервуар горизонтальный стальной подземный РГСП

Резервуар горизонтальный стальной РГС/РГСП (подземный) – это металлическая емкость в форме горизонтально расположенного цилиндрического основания с ровными, конусообразными днищами для монтажа на поверхности грунта или под землей. По нормам ГОСТ № 17032 от 2010 года резервуар может иметь объем 3-100 м³ для хранения воды, жидких нефтепродуктов, неагрессивной технологической среды плотностью до 1,3 т/м³. Изделие заводской готовности, поставляют на грузовом автотранспорте, открытых железнодорожных платформах.

Резервуар горизонтальный стальной РГС/РГСП от производителя

Производственно-коммерческая фирма «‎Цветная металлургия»‎ изготавливает и реализует резервуар горизонтальный стальной РГС/РГСП (подземный), соответствующий нормам ГОСТ 17032 от 2010 года, ГОСТ 34347 от 2017 года. Продукция представлена в модельном ряде:

По требованию потребителя допускается производство резервуаров РГС/РГСП другого объема, с одинарной или двойной стенкой, тепловой изоляцией, подогревающим устройством, либо без них. Все работы выполнятся в соответствии с ПБ 03-584-03.

Технические параметры горизонтальных стальных резервуаров

Резервуар горизонтальный стальной РГС/РГСП (подземный) соответствует нормам ГОСТ 17032 от 2010 года. Общие технические характеристики имеют следующие значения:

При изготовлении резервуаров РГС под заказ технические характеристики изделия могут иметь другие значения. На всю, изготовленную нами продукцию, предоставляется технический паспорт, сертификат соответствия, техническая и бухгалтерская документация.

Исходный материал для резервуаров РСГ/РСГП (подземный)

Резервуар горизонтальный стальной РГС/РГСП (подземный) является цельносварной емкостью заводского изготовления. В качестве исходного материала используют листовой прокат толщиной 4-12 мм следующих марок стали:

• конструкционная низколегированная сталь 09Г2С для эксплуатации при температуре не ниже -60°С;
• конструкционная углеродистая сталь Ст3 для эксплуатации при температуре окружающего пространства не ниже -40°С;
• стали аустенитного класса 08Х18Н10Т, 12Х18Н9Т, 12Х18Н10Т, отличающиеся высокой прочностью, хорошей свариваемостью, стабильностью физических свойств под воздействием природных осадков.

Для защиты от коррозии применяют горячее оцинкование, порошковое, лакокрасочное покрытие. Допускается использование других марок стали, нескольких слоев защиты от коррозии.

Производство резервуара РГС

Резервуар горизонтальный стальной РГС/РГСП (подземный) изготавливают в заводских условиях с помощью сварных соединений листовой или рулонной стали. Листы и обечайки соединяют встык. При необходимости швы проваривают с двух сторон.

Усиливают конструкцию с помощью ребер жесткости. Внутренние герметичные перегородки разделяют резервуар на несколько отсеков, создают дополнительную жесткость конструкции. При необходимости изготавливают емкости с двойной стенкой по принципу «‎резервуар в резервуаре», зазор между стенками не меньше 4 мм. Это увеличивает безопасность, предотвращает утечку рабочей среды в случае повреждения внутренней емкости.

В соответствии с техническими чертежами приваривают штуцера, крепежные элементы. Для удобства использования емкости изготавливают технологические площадки, лестницы, ограждения.

По окончанию проведения сварочных работ емкость покрывают защитным антикоррозионным слоем в виде порошкового, лакокрасочного материала. Использование нержавеющей стали, горячего оцинкования значительно повышает срок эксплуатации изделия.

Перечень, диаметр штуцеров для резервуаров горизонтальных стальных

Резервуар горизонтальный стальной РГС/РГСП (подземный) используют для свободного налива жидкой рабочей среды. Полноценную эксплуатацию цельносварной емкости обеспечивают штуцера следующих размеров:

С помощью штуцеров подсоединяют системы коммуникаций, технологическое оборудование, контрольно-измерительные приборы. При изготовлении емкости под заказ диаметры могут не совпадать с указанными значениями. В верхней части каждой камеры резервуара устанавливают люк диаметром 1,2 м, предназначенный для проникновения обслуживающего персонала внутрь конструкции, проведения технического обслуживания, ремонтных, восстановительных работ.

Утепление, обогрев резервуара РГС/РГСП (подземного)

Для хранения вязкой жидкости, при использовании резервуара горизонтального стального РГС/РГСП (подземного) в холодных климатических условиях емкость покрывают теплоизолирующими материалами. Выбор и толщина утеплителя зависит от индивидуальных особенностей конструкции, условий применения. Система обогрева резервуара может быть двух типов:

• электрический нагревательный кабель;
• водяной или паровой контур в виде змеевика.

Выбор обогревающего устройства зависит от места монтажа, температуры окружающего пространства, заданного температурного режима рабочей среды.

Еще одним способом сбережения тепла внутри резервуара является использование подземного резервуара РГСП, а именно его установку в грунте, ниже точки промерзания. Это удешевляет затраты на эксплуатацию емкости, повышает экономичность, рентабельность производственного процесса.

Наземный и подземный монтаж резервуара РГС

В соответствии с техническим исполнением резервуар РГС может предполагать наземное или подземное расположение. Для наземного монтажа подготавливают технологическую площадку, бетонируют основание, устанавливают металлические или железобетонные опоры. Емкость выставляют по заданным размерам, фиксируют хомутами. Подключают коммуникации, навесное оборудование, контрольно-измерительные приборы. Производят наладку оборудования.

Для установки резервуара РГСП (подземного) выкапывают и обустраивают котлован. Прокладывают коммуникации, выполняют гидроизоляцию. В твердом грунте емкость устанавливают на песчаную подушку, в нестабильном – используют железобетонную плиту к которой фиксируют опоры с хомутами для крепежа резервуара. После этого подключают коммуникации и прочее оборудование. Рекомендованный слой покрытия металлической конструкции 0,7-1,2 м, зависит от места расположения, утепления емкости, наличие обогревающего устройства, технологических особенностей применения.

Небольшой наклон резервуара в сторону выпускного патрубка позволяет опустошать емкость без использования насосов. Технологическая площадка лестница упрощает работу обслуживающего персонала. В соответствии с техникой безопасности по краям резервуара устанавливают ограждение.

Применение резервуара горизонтального стального

Резервуар горизонтальный стальной РГС/РГСП (подземный) ГОСТ 17032 от 2010 года представлен в широкой модельной линейке. Изделия разной конструкции, объема, с использованием утеплителя, обогревающих устройств предназначены для хранения воды, нефтепродуктов, пищевой продукции, технологических жидкостей на следующих объектах:

• автозаправочные станции;
• производственные предприятия;
• сельскохозяйственные комплексы;
• жилищно-коммунальные хозяйства;
• заводы, фабрики, автобазы, лесничества.

Зачастую резервуары РГС имеют двойное назначение, в отдельных герметичных камерах содержат разные жидкости. Это упрощает процесс технического обслуживания, экономит место, деньги заказчика.

Заказать резервуар горизонтальный стальной по выгодной цене

ПКФ «‎Цветная металлургия»‎ предлагает купить резервуар горизонтальный стальной РГС/РГСП (подземный) в стандартном исполнении и изготовленный под заказ по минимальной цене. Продукция высокого качества, соответствует нормам ГОСТ 17032 от 2010 года, ГОСТ 34347 от 2017 года, ПБ 03-584-03, другой нормативной документации. На каждое изделие выдается полный пакет сопроводительной документации, способствующий успешному прохождению проверок контролирующих органов исполнительной власти, таможни соседних государств. Поставляют резервуары в собранном виде. В качестве дополнительной услуги на место монтажа выезжает бригада наших специалистов, осуществляет работы по установке емкости, подключению коммуникаций, настройке оборудования под ключ. Детальная информация по телефону.

Ознакомьтесь с нашими поставками и портфолио

Перейти к портфолио

Посмотреть каталог

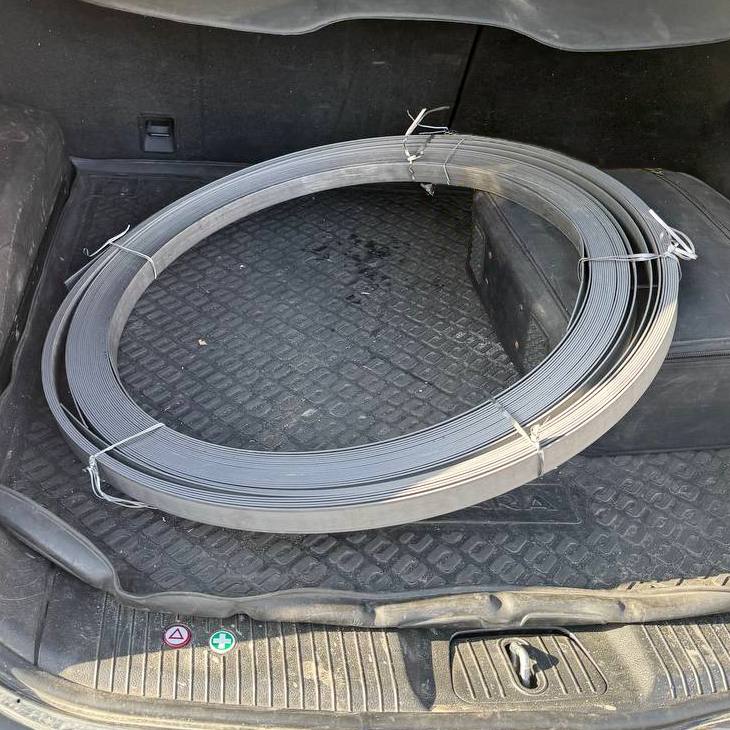

Лента стальная горячекатаная 2х30 мм ГОСТ 6009-74

Посмотреть каталог

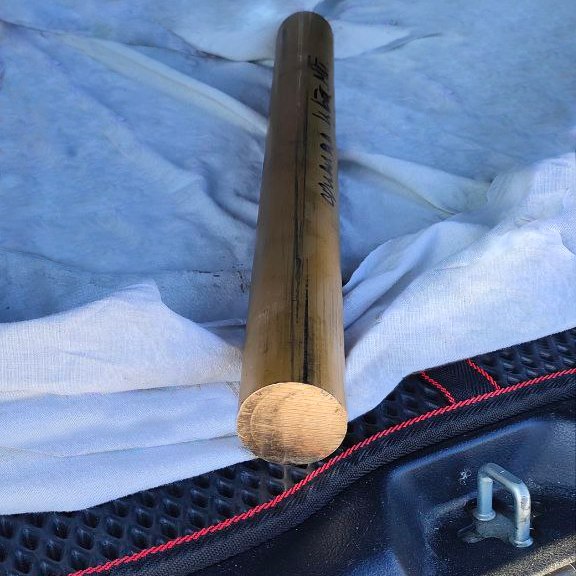

Пруток латунный (круг) ЛС59-1 50 мм L=500 мм ГОСТ 2060-2006

Посмотреть каталог

Проволока вязальная отожжённая 0,8 мм О-Ч ГОСТ 3282-74

Посмотреть каталог

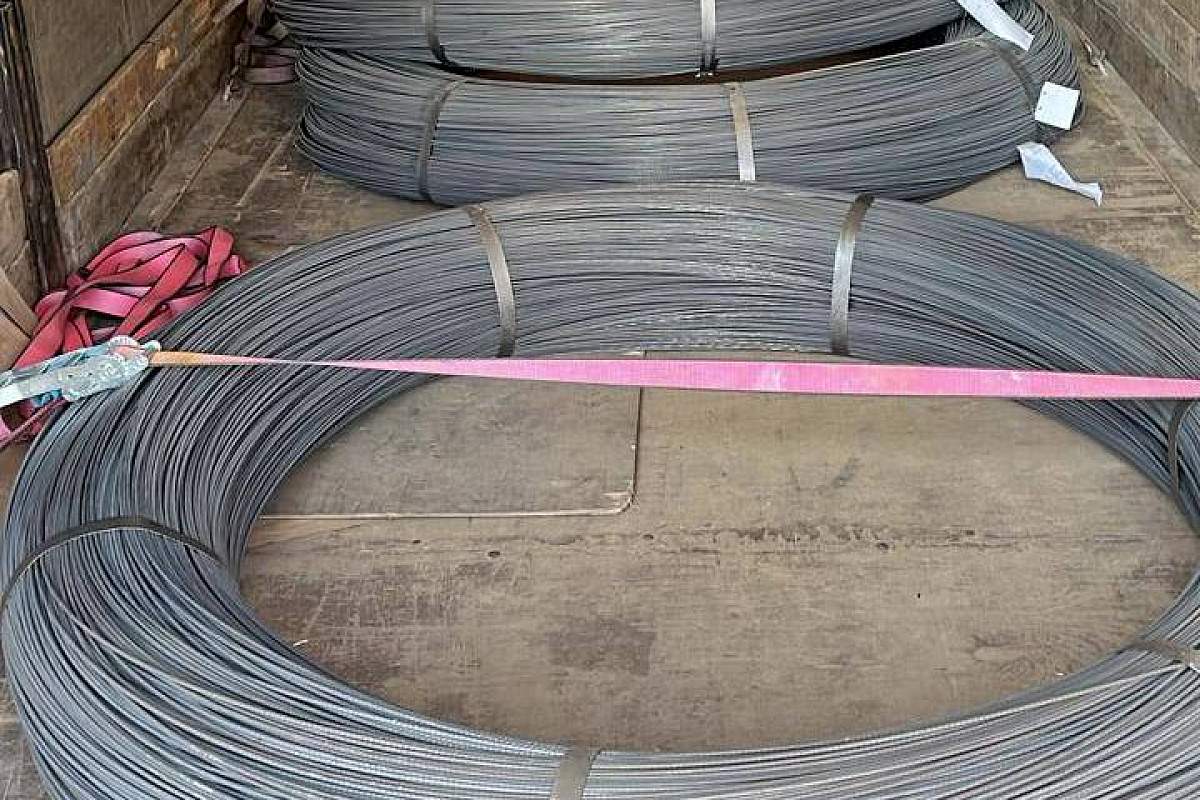

Проволока высокопрочная Вр-2 5 мм (ВР-1400) ГОСТ 7348-81

Посмотреть каталог

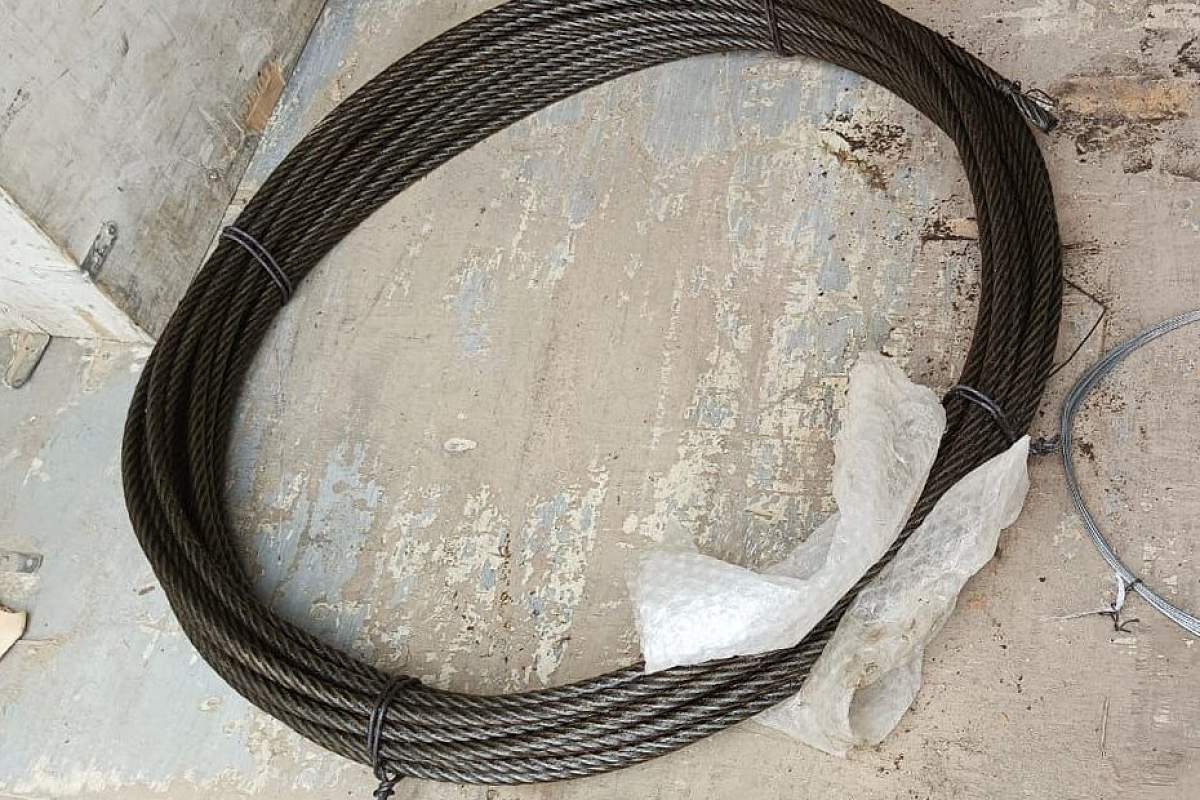

Канат стальной лифтовой 10,5 мм ГОСТ 3077-80

Посмотреть каталог

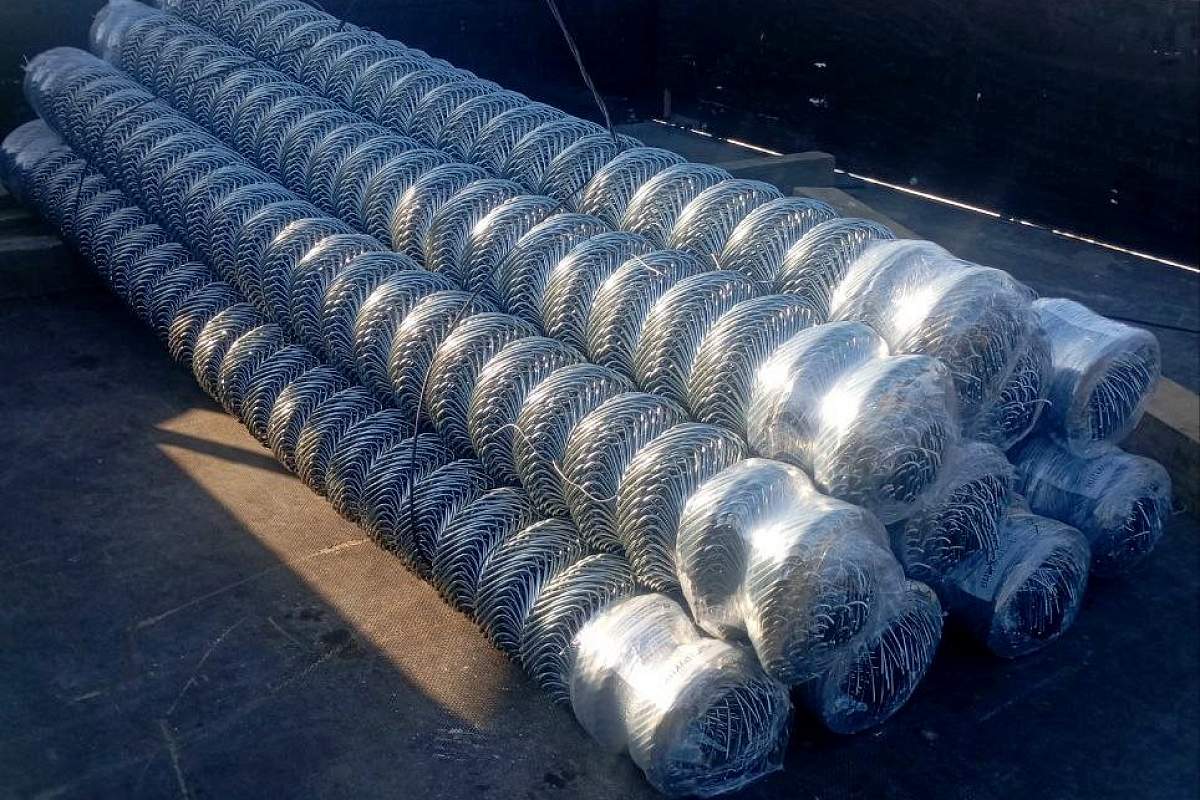

Сетка рабица оцинкованная 45х45х2,5 мм ГОСТ 5336-80

Посмотреть каталог

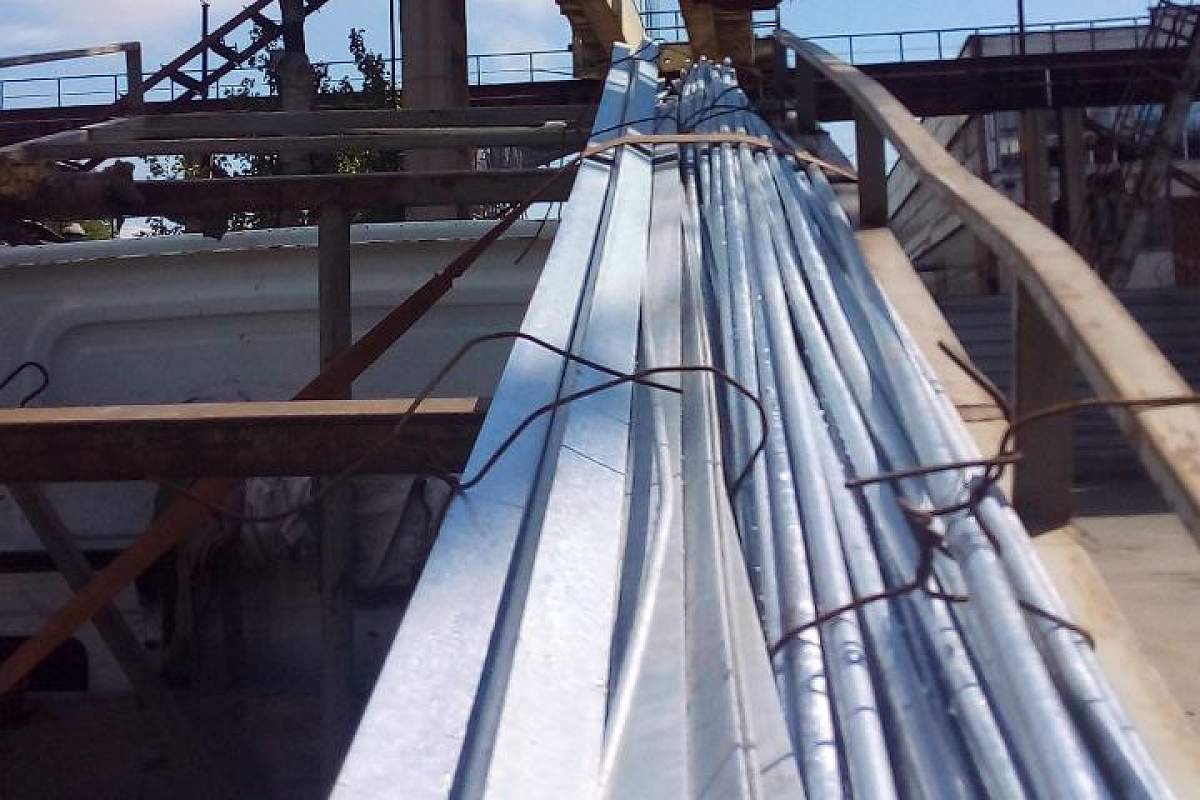

Уголок оцинкованный 50х50х5 мм ГОСТ 8509-93, Полоса ОЦ 4х40 мм ГОСТ 103-2006, Круг ОЦ 20 мм ГОСТ 2590-2006

Посмотреть каталог

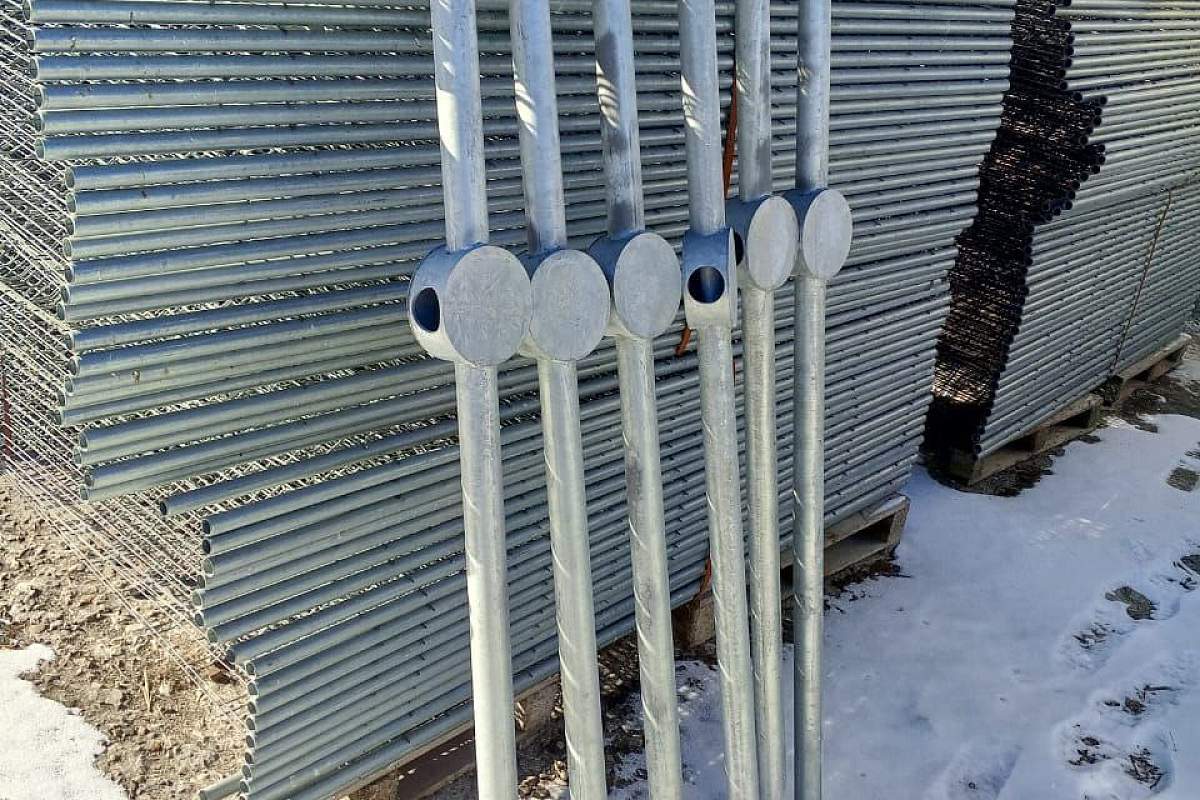

Стойка перильного ограждения ПО-2-133 оцинкованная
