Фланцы плоские

Фильтры для поиска
МаркаМатериалВнутренний диаметрПокрытиеУсловный проходДавление условноеСтандартИсполнениеНаружный диаметрТип присоединенияКласс давленияТип поверхностиНоминальный диаметрДлинаФорма сечения
В наличии
В наличии
В наличии
Цена за шт. от: 5 121.00 руб. RUB
В наличии
Цена за шт. от: 5 289.00 руб. RUB
В наличии
В наличии
В наличии
Цена за шт. от: 6 141.00 руб. RUB
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
Цена за шт. от: 7 452.00 руб. RUB
В наличии
В наличии
В наличии
Цена за шт. от: 5 853.00 руб. RUB
В наличии
Цена за шт. от: 648.00 руб. RUB
В наличии
В наличии
Цена за шт. от: 2 370.00 руб. RUB
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
Цена за шт. от: 6 376.00 руб. RUB
В наличии
В наличии
В наличии
Цена за шт. от: 899.00 руб. RUB
В наличии
В наличии
В наличии
Цена за шт. от: 167.00 руб. RUB
В наличии
В наличии
Цена за шт. от: 949.00 руб. RUB
В наличии
Цена за шт. от: 7 593.00 руб. RUB
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
В наличии
Цена за шт. от: 9 642.00 руб. RUB
В наличии
Цена за шт. от: 1 045.00 руб. RUB
В наличии
Цена за шт. от: 1 261.00 руб. RUB
В наличии
Цена за шт. от: 8 878.00 руб. RUB
В наличии
В наличии
В наличии
В наличии

Купить фланец плоский со склада в Екатеринбурге или рассчитать стоимость поставки от ПКФ Цветная металлургия.

Для государственных и оборонных предприятий предлагаем сотрудничество по ФЗ-44, ФЗ-275 и ФЗ-223. Отсрочка платежа до 60 дней!

Остались вопросы? Звоните в отдел сбыта +7 (343) 318-04-14 , оставляйте запрос на почтовый адрес zakaz@cvet-met.com или воспользуйтесь формой обратной связи у нас на сайте.

Фланцы стальные плоские приварные из стали

Фланцы плоские - это разновидность крепежных деталей, широко применяемых в процессе монтажа, ремонта и реконструкции различных типов трубопроводных коммуникаций. Основное предназначение фитинга - обеспечение прочного и надежного разъемного соединения 2-х труб, а также установка на участках систем различного вспомогательного оборудования: КИП, аппаратуры управления, дополнительных фильтров и т.п.

Изготавливаются фланцы плоские в строгом соответствии с требованиями ГОСТ 33259 и широко используются практически во всех энергоемких отраслях промышленного производства.

Типы используемых фланцев и варианты уплотнения

Конструкция и размеры стальных и чугунных плоских фланцев нормируется в соответствии с требованиями вышеуказанного ГОСТ. Единое требование, распространяющееся на все типы и виды фланцев - ограничение по PN 250 (не более).

Виды фланцев стальных плоских:

  • Приварной (01);
  • свободный на приварном кольце (02);
  • свободный на отбортовке (03);
  • свободный на хомуте под приварку (04).

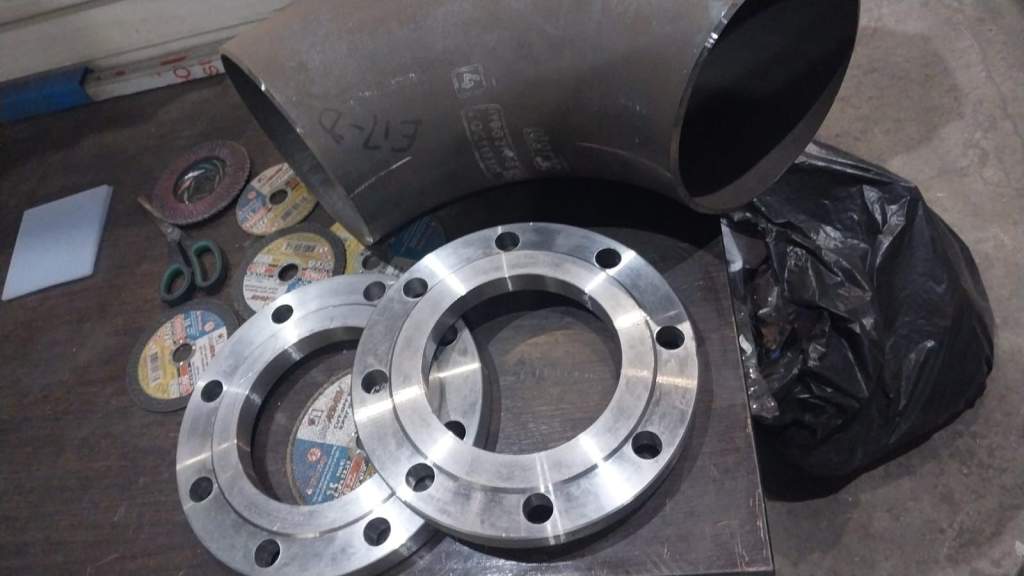

Плоские фланцы из стали

Сортамент фланцев плоских

Тип PN, kgs/sm² Dn, mm
01 1,0 / 2,5 / 6,0 10,0 - 2400
02 10,0 - 600
03 10,0 - 200
04 10,0 - 600

Размеры стальных плоских фланцев тип 1

Dn, mm PN, kgs/sm² D D1 n Размер болтов или шпилек (номинальный)
10 - 20 1,0 - 6,0 75 - 105 50 - 75 4 М10 - М12
25 - 40 100 - 150 85 - 110 М12- М16
50 - 100 160 -210 130 - 170 4 / 8 М16
125 - 200 235 - 360 200 - 310 8 М16 - М24
250 - 400 370 - 620 335 - 550 12 / 16 М20 - М33
450 - 700 590 - 960 550 - 875 16 / 24 М20 - М39
800 - 1400 975 - 1675 920 - 1590 24 / 36 М27 - М39
1600 - 2000 1785 - 2265 1730 - 2180 40 / 48 М27 - М39
2200 - 2400 2405 - 2605 2340 - 2540 52 / 56 М30

Размеры стальных фланцев тип 2

Dn, mm PN, kgs/sm² D D1 n Размер болтов или шпилек (номинальный)
10 - 20 1,0 - 6,0 75 - 90 50 - 65 4 М10 - М12
25 - 40 100 - 130 75 - 110 М12- М16
50 - 100 140 -205 110 - 170 4 / 8 М16
125 - 200 235 - 315 200 - 280 8 М16 - М20
250 - 400 370 - 535 335 - 495 12 / 16 М20 - М24
500 - 600 640 - 755 600 - 700 16 / 20 М20 - М24

Размеры металлических фланцев тип 3 и 4

Dn, mm PN, kgs/sm² D D1 n S Размер болтов или шпилек (номинальный)
10 - 20 2,5 / 6,0 75 - 105 50 - 75 4 1,8 М10 - М12
25 - 40 100 - 150 60 - 110 4 2,6 М12 - М16
50 - 100 140 - 210 110 - 170 4 / 8 2,9 - 3,2 М12 - М16
125 - 200 240 - 320 200 - 280 8 4,0 - 4,5 М16 - М24
250 - 300 395 - 445 350 - 400 12 / 16 6,3 - 8,0 М20 - М24

Способы производства стальных фланцев:

  • Литье: расплавленный металл заливается в специально подготовленную форму. После застывания заготовка подвергается тщательной механической обработке (точение, шлифовка, полировка и пр.);
  • Газовая или плазменная резка заготовок или толстолистового металла. Из цельного стального листа вырезается болванка, которая в дальнейшем обрабатывается на станке.

Плоский фланец, сделанный методом литья, имеет меньшую стоимость, так как технология производства позволяет снизить расход металла и минимизировать отходы производства.

Надежность и долговечность эксплуатации выше у фланцев, изготавливаемых из металлических листов.

Чем выше в трубопроводе давление, тем более качественные виды фланцев следует устанавливать.

Достоинства фланцев металлических:

  • Универсальность применения. Можно подобрать соответствующий тип присоединения с учетом практически всех типоразмеров труб, а также диаметров контрольных приборов и иного оборудования, планируемого к установке;
  • Надежность, высокая герметичность соединения;
  • Простота и доступность монтажа, который может быть выполнен слесарем любого разряда без использования специализированного дорогостоящего оборудования;
  • Возможность многократного применения.

Купить фланцы арматуры соединительных частей трубопроводов

ПКФ Цветная металлургия занимается изготовлением плоских фланцев на собственных высокотехнологичных предприятиях. Все технологические процессы строго регламентированы, обеспечен контроль качества при производстве фланцев, что позволяет гарантировать клиентам высокое качество. Работа напрямую без посредников - еще одна гарантия низкой цены на детали трубопровода.

Оформить выгодный заказ на покупку фланцев прямых оптом и в розницу помогут менеджеры фирмы. Заявки принимаются по телефону +7 (343) 318-04-14 и на адрес электронной почты zakaz@cvet-met.com!

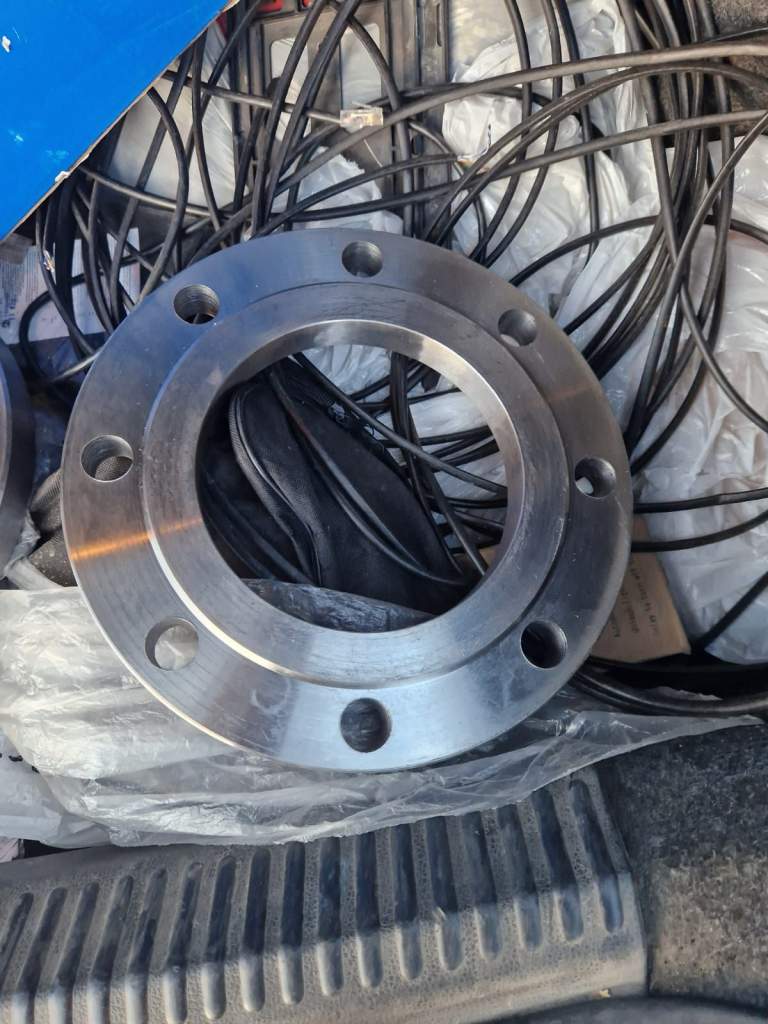

Стальной плоский фланец
